深圳宏力捷電子是一家專注于PCB設計、PCB制板、SMT加工、元器件代購一站式服務的PCBA服務商，公司擁有平均超過10年工作經驗的專業PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度，助您早一步搶占市場先機！接下來為大家介紹PCB制板R角外形的形成原因與解決方法。
R角外形的形成原因
細心的伙伴不難發現原本PCB設計為90°的直角，制板回來后變成了R角直接影響了外形的精度，嚴重時會導致器件卡位不夠無法放置或無法與外殼契合。

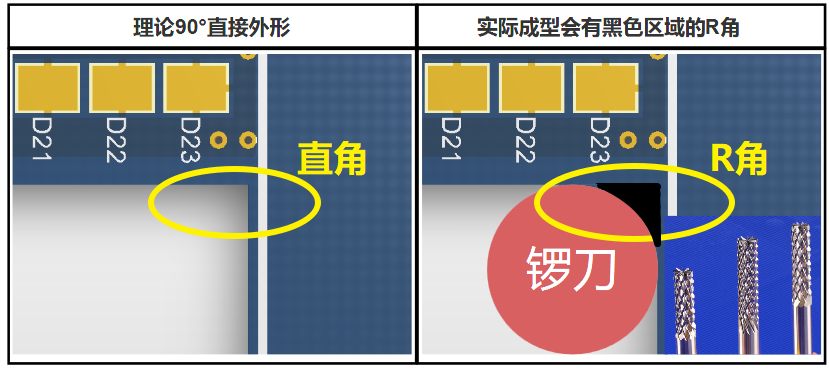

電路板R角
電路板R角的形成：PCB成型時用的鑼刀是圓形刀，一直高速旋轉鑼銑PCB板邊及內槽，鑼刀不能將剩余的尖角銑掉，從而產生了R角，鑼刀直徑越大R角就越大。

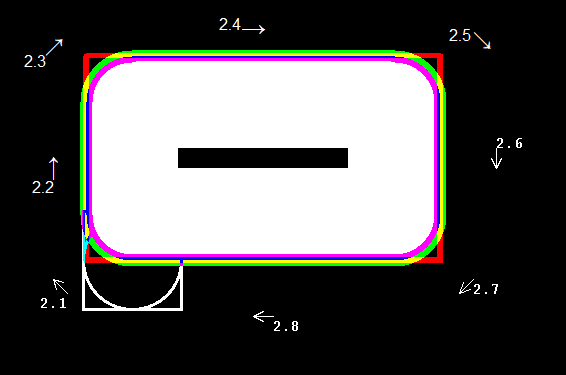

PCB鑼槽文件
R角形成示意圖
R角外形的解決方法
方法1：在PCB制板下單時備注“在外形夾角處加上清角孔”。

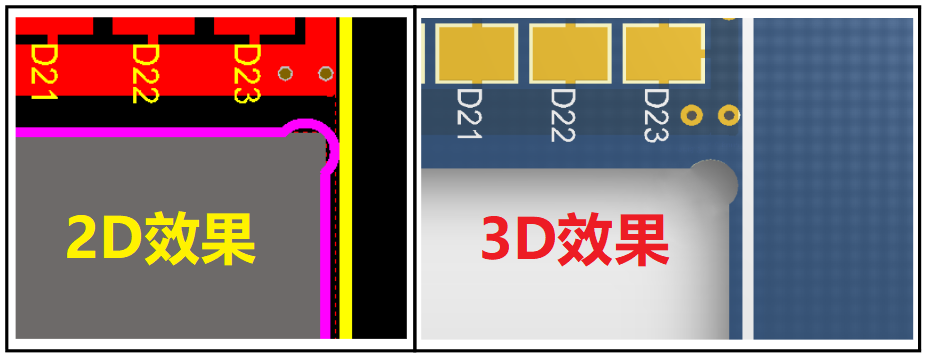

方法2：PCB外框設計時將外形往內凹一點（見下圖），內凹的圓弧直接大于0.8mm。

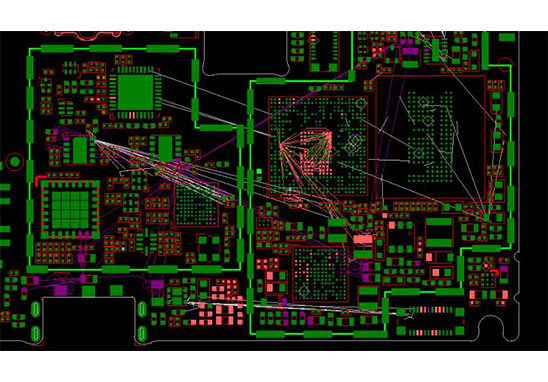

深圳宏力捷電子PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高設計層數：40層；
最小設計線寬線距：2.4mil；
最小BGA設計腳距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN 數：63000個；
最大元件數目：3600個；
設計PCB最多BGA數量：48個。
