PCBA加工完成后需要對電路板進行調試，以驗證產品功能是否正常，那么PCBA電路板調試應該如何著手呢？接下來深圳PCBA加工廠家-深圳宏力捷為大家分享PCBA電路板調試的步驟和方法。
PCBA電路板調試的步驟和方法
1. 板面觀察和電阻檢查
首先要觀察板上是否有問題，如有無裂紋、短路、斷路等，必要時檢查電源與地線之間的電阻是否足夠大。
2. 安裝組件
獨立模塊，當您不確定它們是否正常工作時，最好不要全部安裝，而是逐個安裝，以便輕松確定PCB故障范圍。
3. 檢測電源的輸出電壓
一般來說，您可以先安裝電源，然后再通電檢查電源的輸出電壓是否正常。當供電時，考慮使用具有限流功能的可調穩壓電源。
4. 預置過流保護電流
先預置過流保護電流，然后緩慢增加穩壓電源的電壓值，監視輸入電流、輸入電壓、輸出電壓。如果在向上調整過程中沒有過流保護等問題，且輸出電壓已達到正常，則表示電源正常。
5. 安裝其他模塊并通電測試
逐步安裝其他模塊，并在每次安裝模塊時通電和測試，以避免由于設計錯誤或組件安裝錯誤而導致過電流和組件燒毀。
PCBA加工優勢
1. 高度專業：公司專注于加工樣板、中小批量，承諾物料確認無誤后3-5個工作日交貨。

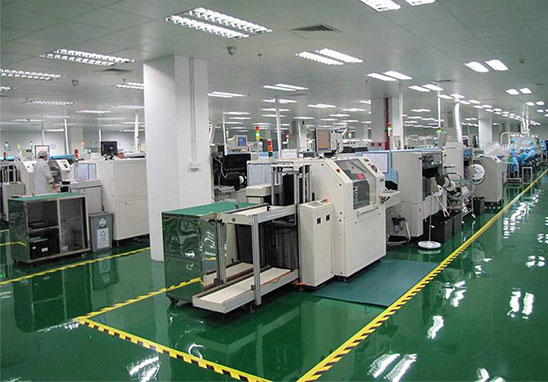

2. 專業的設備：公司的設備都是針對樣板和中小批量生產而量身定做的先進設備，可貼0201，BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術：技術骨干100%5年以上的工作經驗，一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念，來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
5. 公司承諾焊接直通率為99%以上，若客戶發現焊接缺陷，公司承諾免費返修。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
