隨著5G、Wi-Fi6等高頻應用越來越普及，“高頻PCB布線技巧”已成為工程師和設計師最常搜索的關鍵詞之一。今天，我們結合實際項目經驗，為大家分享幾條實用又易上手的高頻PCB布線要點，幫助不同背景、不同需求的讀者快速掌握關鍵技術。

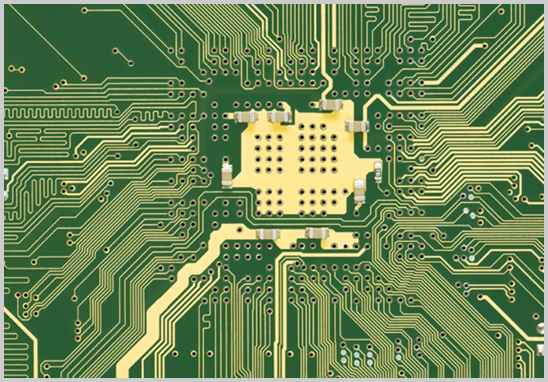

1. 采用多層板，內層做地平面或電源平面
高頻電路集成度高、布線密度大，單面或雙面板往往難以兼顧走線與抗干擾。推薦使用至少四層板：
- 外層做信號走線，中間層一做整面地平面，另一層可做電源或局部屏蔽；
- 地平面能提供就近回流路徑，顯著降低寄生電感及輻射噪聲；
- 資料顯示，同種材料四層板比雙面板噪聲低約20 dB，有助于保證信號完整性。
2. 直線優先，折線用45°或圓弧過渡
在高頻段，走線角度越平滑，電流分布越均勻，輻射干擾也越小。具體做法：
- 主信號線盡量全直線布線，若需轉折，可用45°折線或小半徑圓??；
- 避免90°尖角和“之”字折線，減少局部反射與電磁輻射；
- 這一做法在低頻電路中多為增強銅箔粘著度，而在高頻設計中則可實打?qū)嵉亟档托盘枌ν獍l(fā)射和相互耦合。
3. 縮短走線長度，靠近器件布局
高頻信號的輻射強度與線長呈正相關，越長越容易耦合到周圍導體，帶來串擾和信號失真。
- 高頻信號（如晶振、DDR、LVDS、USB、HDMI 等）應盡量靠近器件引腳布局；
- 同時合理規劃元器件位置，避免交叉走線和繞行；
- 實踐中，信號線每增加1 mm長度，就可能增加數dB的輻射損耗和串擾風險。
4. 優化過孔（Via）使用，減少層間跳轉
每個過孔會帶來約0.5 pF 的分布電容，過多Via不僅降低帶寬，還會增加串擾和時延。
- 高頻走線盡量避免跨層，必要時可合并多條信號通過同一過孔陣列；
- 對于雙面走線，可在背面鋪設地網，并在信號線轉換口使用盲埋孔或盲埋埋孔技術；
- 實踐證明，減少50% Via 數量，可提升系統信號質量10% 以上。
5. 保證回流路徑最短，減小環路面積
信號回流路徑與走線越“緊貼”，形成的環路面積就越小，寄生電感也越低。
- 高頻信號應盡量貼近地平面分層走線，避免跨層回流；
- 若在同層出現平行線，可在其下方或相鄰層布置連續地銅箔，以引導回流；
- 減小環路面積，有助于降低EMI 干擾和保持信號完整性。
6. 控制線間距，抑制串擾
平行走線過近非常容易引發串擾，尤其在差分對或時鐘線密集區。
- 若無法避免并行，可保持最小推薦距離（一般為3~5 H，H為板厚）；
- 或者在并行區域下面插入地走線或地平面分支，以減弱耦合；
- 相鄰兩層走線方向應垂直布置，進一步降低串擾風險。
以上六大要點，覆蓋了多層板應用、直線與圓弧折線、過孔與回流路徑優化、串擾抑制等常見需求。
如果您有更多高頻PCB設計或制造需求，歡迎聯系深圳宏力捷電子，我們擁有多層、高精密/BGA封裝以及盲孔/埋孔等PCB設計能力，能為您從原理圖到樣板制作一站式PCB設計打樣服務，助力產品快速量產。
